Përshkrimi i produktit

ASTM A213 Grade T11 është një tub ferritik kromi-molibden (Cr-Mo) pa tela që përdoret në mjedise me avull të nxehtë dhe gaz tymi-. Nota është formuluar për komponentët që mbajnë presion- në kaldaja me energji, HRSG, ngrohës petrokimikë dhe shkëmbyes nxehtësie me temperaturë të lartë{{7}, ku çeliku i karbonit nuk mund të mbajë rezistencën ndaj oksidimit ose forcën zvarritëse.
Octal Pipe furnizon T11 në gjendje-dhe-të normalizuar, me kontroll dimensional, testim të plotë me ASTM A213/A1016 dhe certifikatat e mullirit, në mënyrë që të mund të hyjë direkt në bojler dhe të përpunojë fabrikimin.

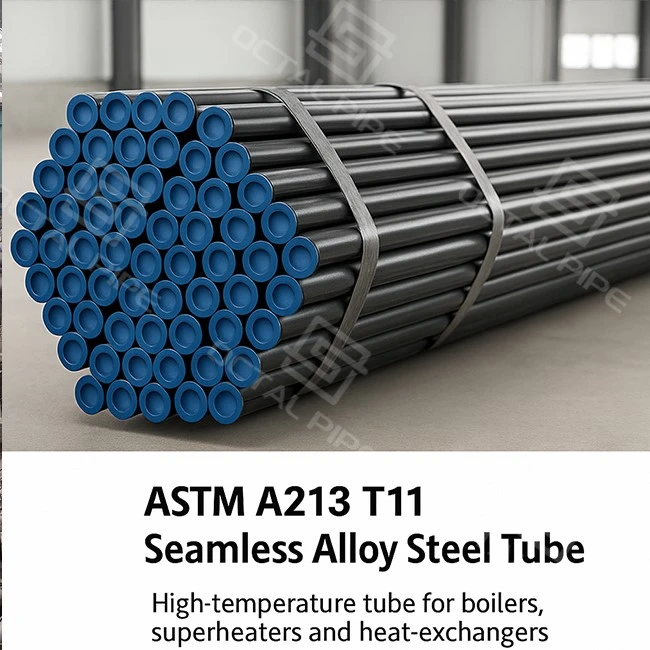

astm a213 t11 tubing bundles for boiler and superheater service - octal pipe

Përbërja kimike

Elementi	përmbajtja (%)	Funksioni
C	0.05 – 0.15	Ofron forcë dhe rezistencë ndaj zvarritjes, qëndron i saldueshëm
Mn	0.30 – 0.60	Duktiliteti, punueshmëria e nxehtë
Si	0.50 – 1.00	Mbështet rezistencën ndaj oksidimit
P	Më pak se ose e barabartë me 0.025	Kufizon brishtësinë
S	Më pak se ose e barabartë me 0.025	E kontrolluar për qëndrueshmëri
Kr	1.00 – 1.50	Rezistenca e shkallëzimit në avull / gaz tymi
Mo	0.44 – 0.65	Forca e zvarritjes dhe këputjes

Ky bilanc krom-molibden është më i ulët se T22 ose nota të tjera më të larta-Cr, kjo është arsyeja pse T11 përkulet dhe saldohet më lehtë, por ende i mbijeton shërbimit 500-600 gradë.

Vetitë mekanike

Pronës	Kërkesa	Qëllimi
Forca në tërheqje	Më e madhe ose e barabartë me 415 MPa (60 ksi)	Kapaciteti i përgjithshëm i ngarkesës
Forca e rendimentit (0.2%)	Më e madhe ose e barabartë me 205 MPa (30 ksi)	Parandalon deformimin e përhershëm
Zgjatimi	Më e madhe ose e barabartë me 30%	Nevojitet për përkulje, mbështjellje, saldim
Fortësia	Më pak se ose e barabartë me 163 HBW	Ruan qëndrueshmërinë për ciklimin termik

Këto vlera përputhen me kushtin e normalizuar të ofrimit-dhe{-që zakonisht specifikojnë projektet e energjisë dhe rafinerisë.

Prodhimi dhe trajtimi termik

Për shërbimin e tubit të bojlerit, rruga ka rëndësi po aq sa edhe kimia. Octal Pipe përdor një rrugë pa probleme sipas ASTM A213/A1016:

bileta e aliazhit është e nxehtë-shpuar ose ekstruduar për të formuar një zgavër tingulli
tubi është i nxehtë- i mbështjellë ose i ftohtë- i tërhequr në OD, muri dhe sipërfaqja e renditur (e rëndësishme për gypat e shkëmbyesit të nxehtësisë-)
tubi normalizohet në rreth 940-980 gradë për të rafinuar matricën ferritike, për të hequr brezin dhe për të barazuar vetitë mekanike përgjatë gjatësisë
tubi kalohet në rreth 675-755 gradë për të rikthyer duktilitetin dhe për të bllokuar një shpërndarje të imët të karabiteve në vend

Ky cikël N+T është ai që i jep T11 mikrostrukturën e tij të qëndrueshme: kromi mund të ndërtojë një shtresë të ngushtë oksidi, molibden mund të bëjë punën e tij në forcimin e zvarritjes dhe tubi nuk bëhet shumë i vështirë për t'u bashkuar. Pas trajtimit termik, tubat drejtohen, testohen në mënyrë hidrostatike dhe ekzaminohen me metodën NDE të porositur (eddy-rrymë ose tejzanor) përpara se të shënjohen dhe të paketohen. Çdo hap regjistrohet në mënyrë që tubi të gjurmohet deri në nxehtësi.

Gama dimensionale

Parametri	Gama / detajet
Diametri i jashtëm	12,7 – 127 mm (0,5 – 5 inç)
Trashësia e murit	1,2 – 12 mm
Gjatësia	Deri në 12 m; SRL / DRL / prerë-në-gjatësi
Përfundimi i fundit	E thjeshtë, e pjerrët ose e përgatitur për -përkulje/përkulje
Toleranca OD	zakonisht ± 1% (për ASTM A1016)
Toleranca e murit	zakonisht ± 10%
Drejtësia	zakonisht Më pak se ose e barabartë me 0.8 mm/m

Kjo mbulon tubat e zakonshëm të panelit të bojlerit, bobinat e mbinxehësit/ringrohësit dhe bobinat e ngrohësve të rafinerisë.

Performanca e shërbimit

Në funksionim T11 formon një oksid uniform të pasur me krom{{1}, kështu që humbja e metalit të tubit dhe ndërtimi i shkallës- janë më të ngadalta se çeliku me karbon. Molibden ngadalëson zvarritjen dhe këputjen, gjë që është e rëndësishme për tubat që qëndrojnë nën temperaturë dhe presion për mijëra orë. Për shkak se struktura është ferrit i kalitur, tubi toleron ciklet start-stop në HRSG-të dhe impiantet e bashkëgjenerimit pa e humbur drejtësinë shumë shpejt. Saldimet ruajnë integritetin pas PWHT kur përdoren metale të kualifikuara mbushëse me aliazh të ulët-.

Aplikacionet

muri i ujit të bojlerit, superngrohësi, rinxehësi dhe tubat e ekonomizuesit në termocentralet
HRSG / gjeneratorë të kombinuar të avullit-
ngrohës të procesit petrokimik dhe rafinerisë
këmbyesit e nxehtësisë së-temperaturës së lartë-dhe-tubave
linjat e nxehta të shërbimeve dhe proceseve brenda njësive të energjisë dhe kimikateve

Inspektimi dhe dokumentacioni

Testimi kryhet në përputhje me ASTM A213 dhe kërkesat e përgjithshme A1016. Kjo përfshin ekzaminimin hidrostatik ose vorbull-për testet e shëndoshë të murit, elasticitetit dhe fortësisë për shumë-trajtimi me nxehtësi, rrafshim/flakim për të vërtetuar duktilitetin, plus inspektimin vizual dhe dimensional. Për projektet me QA/QC më të lartë, Octal Pipe mund të shtojë kontrolle ultrasonike ose radiografike. Të gjithë tubat furnizohen me EN 10204 3.1 ose 3.2 MTC në mënyrë që pronari të mund të depozitojë rezultatet kimike, mekanike dhe NDE sipas numrit të nxehtësisë.

Pse të merrni ASTM A213 T11 nga Octal Pipe

Tub i vërtetë pa telash Cr-Tuba Mo në gjendje të normalizuar-dhe-në gjendje të normalizuar, jo vetëm karboni gjenerik- tub çeliku
dimensionet, testet dhe shenjat në përputhje me specifikimet e fuqisë, bojlerit, HRSG dhe rafinerisë
eksportoni-pako të gatshme me mbrojtje fundore për-dërgesë në distanca të gjata
mbështetje inxhinierike për të përputhur T11 me klasat përkatëse Cr-Mo (T22, A335 P11/P22) kur e njëjta njësi përdor disa lidhje
struktura e faqes produkt i shkruar-së pari dhe teknikisht specifik, për të ndihmuar faqen tuaj të re të indeksohet si faqe furnizuesi, jo si përmbajtje shablloni
