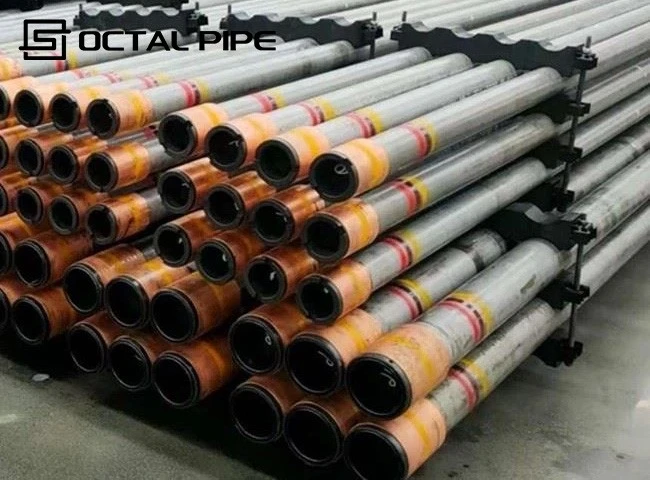

Tub i izoluar me vakum

Çdo-injektim me avull ose projekt gjeotermik shpenzon shumë para duke e kthyer karburantin në avull- me cilësi të lartë në sipërfaqe. Në një varg tubash konvencionale, një pjesë e madhe e kësaj energjie humbet gjatë uljes: cilësia e avullit bie, vaji mbetet viskoz, dylli dhe peshore grumbullohen, kafazja nxehet dhe, në ngrirjen e përhershme, toka rreth pusit mund të fillojë të shkrihet. Kur operatorët arrijnë këtë pikë, pyetja nuk është më "më shumë avull?" por "si ta mbajmë nxehtësinë aty ku ka rëndësi?"

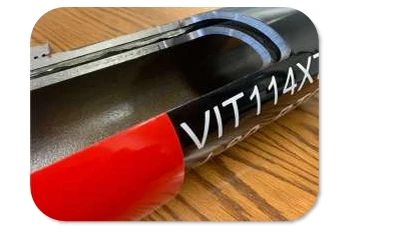

Octal Pipe'stub i izoluar, i njohur edhe situb i izoluar me vakum (VIT), është projektuar pikërisht për këto puse. Çdo bashkim është një montim i dyfishtë-me mur me një tub prodhimi të brendshëm dhe një tub bartës të jashtëm. Unaza është e mbushur me izolim-me performancë të lartë dhe evakuohet në një vakum të lartë, me shtresa reflektuese dhe marrës për të bllokuar përcjelljen, konvekcionin dhe rrezatimin në të njëjtën kohë. Krahasuar me tubacionet e zhveshura, vargu ynë VIT ofron cilësi dukshëm më të lartë të avullit në fund-, temperatura të unazës më të ulëta dhe humbje shumë më të vogël të nxehtësisë për metër.

Ndërtuar në klasat e tubave API 5CT si N80, L80 dhe P110 me BTC ose gaz premium-lidhje të ngushta, oktaltuba para-izoluarmund të përdoret me pajisjet standarde të trajtimit OCTG, por ju jep performancën termike të kërkuar për-injektimin e rëndë të avullit të naftës, zhvillimet e naftës të rënda-në det të hapur, puset me ngrirje të përhershme dhe projektet gjeotermale me entalpi të lartë-.

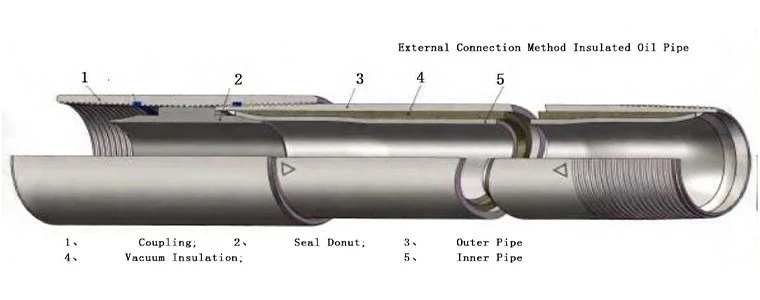

Tubi oktal i izoluar është ndërtuar si njëvarg tubash koncentrik me dy-mur. Çdo nyje përbëhet nga një më i vogëltub i brendshëmqë bart lëngjet e pusit dhe një më të madhetub i jashtëmqë mbron asamblenë. Të dy tubat janë ngjitur së bashku në të dy skajet, duke krijuar një vulosjehapësira izoluese unazoremes tyre. Lidhjet janë të lidhura në pus me API BTC ose bashkime me fileto premium, kështu që vargu i plotë funksionon shumë si tubacioni standard.

Dizajni termik bazohet në prerjen e të gjithatre mekanizma bazë të{0}}transferimit të nxehtësisë - përcjellja, konvekcioni dhe rrezatimi - në unazë:

• Letër alumini për bllokimin e rrezatimit

Letër alumini reflektuese është e mbështjellë në unazë për të reflektuar rrezatimin infra të kuqe drejt tubit të brendshëm të nxehtë. Kjo redukton në masë të madhe humbjen e nxehtësisë rrezatuese në temperaturat e larta të avullit.

• Material izolues për kontrollin e përcjellshmërisë

Hapësira ndërmjet tubit të brendshëm dhe të jashtëm është e mbushur me izolim-me përçueshmëri të ulët (si p.sh. pluhur perliti ose lesh xhami i imët ultra-). Kjo rrit rezistencën termike të unazës dhe kufizon rrjedhën përcjellëse të nxehtësisë.

• Vakum dhe marrës për të shtypur konvekcionin

Pas montimit, unaza evakuohet në një vakum të lartë dhe pajiset me marrës që thithin vazhdimisht gazrat e mbetur. Duke mos lënë pothuajse asnjë gaz për të lëvizur, transferimi konvektiv i nxehtësisë në unazë eliminohet në mënyrë efektive.

• Trajtimi para{0}}stress i tubit të brendshëm për siguri

Tubit të brendshëm i jepet para{0}}sforcim i kontrolluar përpara saldimit përfundimtar, në mënyrë që zgjerimi termik dhe tkurrja gjatë saldimit dhe operimit në terren të mos krijojnë strese të dëmshme të mbetura. Kjo ndihmon për të mbajtur zonën e saldimit dhe të gjithë bashkimin mekanikisht të sigurt gjatë shumë cikleve të ngrohjes dhe ftohjes.

Duke e kombinuar këtë strukturë të dyfishtë- tubash membrojtje nga rrezatimi, izolim i ngurtë, vakum i lartë dhe stresi i brendshëm-tubi-, Tubi i izoluar oktal minimizon humbjen e nxehtësisë përgjatë shpimit të pusit, ndërsa ende sillet mekanikisht si një varg i njohur tubash OCTG.

Një pikë kyçe inxhinierike është se performanca termike nuk përcaktohet vetëm nga materiali izolues. Në shërbimin në terren, humbja e nxehtësisë ndikohet fuqishëm nga qëndrueshmëria e unazës, integriteti i fundit i saldimit dhe kontrolli termik i zonës së bashkimit- pas ciklit të përsëritur të temperaturës. Kjo është arsyeja pse tubat e izoluar paraprakisht të tensionuar janë veçanërisht të rëndësishëm në shërbimin ciklik të avullit dhe jo vetëm në shërbimin me temperaturë të qëndrueshme-.

Familja e produkteve mund të kuptohet më qartë nëpërmjet pesë udhëzimeve të drejtpërdrejta-përdorimi: rikuperimi i rëndë termik i naftës, parandalimi i shkrirjes së ngrirjes së përhershme në fushat e naftës dhe gazit, puset kundër dyllit, ngrohja gjeotermale dhe gjenerimi i energjisë, dhe puset e burimeve të nxehtë{{3}. Kjo ndihmon për të treguar se diapazoni nuk është i kufizuar vetëm në injektimin e avullit; mund të zgjidhet gjithashtu sipas detyrës së ruajtjes së nxehtësisë-në shërbimin e ujit të nxehtë-dhe gjeotermale.

Puse të burimit të nxehtë-

Për zhvillimin e burimeve të nxehtë-, vlera e tubit të izoluar ose tubit izolues nuk është vetëm për të reduktuar humbjen e nxehtësisë, por edhe për të mbajtur në dispozicion më shumë nxehtësi të dobishme nga thellësia në dalje. Në projekte të tilla, temperatura më e lartë e daljes dhe ruajtja më e qëndrueshme e nxehtësisë mund të përmirësojnë vlerën tregtare të pusit dhe të zvogëlojnë humbjen e temperaturës gjatë dorëzimit.

Për ta bërë më të lehtë shqyrtimin e modelit, informacioni i madhësisë në këtë seksion është renditur në grupe të veçanta tabelash. Tabela e parë mbulon familjen standarde të madhësive të tubave të izoluar me vakum që përdoret kryesisht për injektimin e avullit, prodhimin e{1}}vajit të rëndë dhe shërbime të tjera termike të fushës së naftës. Grupi i dytë i tabelës shton madhësitë e tubave të izoluar të paratensionuar dhe shkallët e izolimit për funksionin termik ciklik. Tabela e tretë tregon modelet e zakonshme të tubave të izolimit oktal që përdoren më drejtpërdrejt në shërbimin e ruajtjes së-këmbimit dhe ruajtjes së nxehtësisë së pranverës-të nxehtësisë gjeotermale-. Mbajtja e këtyre familjeve të madhësive të ndara e bën më të lehtë rishikimin e RFQ dhe ndihmon në dallimin e vargjeve termike konvencionale të fushës së naftës nga konfigurimet e tubave të izolimit gjeotermik-.

Tubi oktal i izoluar me vakum është i disponueshëm në familjen e mëposhtme të madhësive përfaqësuese për aplikacionet e shërbimit të fushës së naftës dhe avullit-.

Për projektet me ciklim termik të përsëritur, disponohet gjithashtu një familje me madhësi tubash të izoluar paraprakisht së bashku me klasifikimin e shkallës së izolimit-. Këto vlera tregohen më së miri poshtë tabelës standarde VIT si një referencë shtesë për zgjedhjen e shërbimit termik-, veçanërisht kur blerësit duhet të krahasojnë madhësinë, zarfin e lidhjes, peshën e njësisë dhe performancën e izolimit në të njëjtin hap rishikimi.

Për ngrohjen gjeotermale, prodhimin e energjisë gjeotermale dhe puset e burimeve të nxehta-, familja e produkteve përfshin më tej një familje modelesh të veçantë tubash izolimi oktal. Shfaqja e këtyre modeleve në një tabelë të pavarur i bën aplikacionet gjeotermale dhe të nxehta-të ujit më të lehtë për t'u krahasuar pa i përzier ato me madhësitë e tubave të shërbimit me avull-dhe u jep blerësve një pikënisje më të qartë për dizajnimin e kanalit të ruajtjes së nxehtësisë-dhe zgjedhjen e modelit.

Për ta bërë më të lehtë zgjedhjen inxhinierike, tubat me izolim oktal ofrohen në disanotat termike:

• Klasa B– λ ≈ 0,06–0,04 W/(m· shkallë)
• Klasa C– λ ≈ 0,04–0,02 W/(m· shkallë )
• Klasa D– λ ≈ 0,02–0,006 W/(m· shkallë shkallë)
• Klasa E– λ ≈ 0,006–0,002 W/(m· shkallë )

Sa më e lartë të jetë nota, aq më e ulët është humbja e nxehtësisë për metër dhe aq më mirëcilësia e avullit të vrimës së poshtme-për një gjendje të caktuar sipërfaqeje. Ekipi ynë inxhinierik mund të modelojë humbjen e nxehtësisë kundrejt thellësisë, në mënyrë që të mund të shihni ndryshimin midis tubave të zakonshëm, bazëtuba para-izoluardhe -VIT oktal i gradës së lartë përgjatë profilit tuaj specifik të pusit.

Për përzgjedhje praktike, nota termike duhet të lexohet së bashku me detyrën e shërbimit. Në projektet e-injektimit të avullit dhe të naftës së rëndë-, përçueshmëri më e ulët termike do të thotë cilësi më e lartë e avullit në thellësinë e rezervuarit dhe më pak transferim të padëshiruar të nxehtësisë në unazë. Në projektet gjeotermale dhe të burimeve të nxehta-përçueshmëri më e ulët termike do të thotë temperaturë më e lartë e daljes dhe nxehtësi më e përdorshme në sipërfaqe. Kjo është arsyeja pse shkalla e izolimit duhet të lidhet me bilancin energjetik të projektit, jo të trajtohet si një numër i izoluar i katalogut.

Për blerësit e tubave të izoluar, pyetjet kryesore nuk janë vetëm "çfarë madhësish keni?", por:

• Sa humbje nxehtësie mund të kursej në të vërtetë në pusin tim?
• A është dizajni i optimizuar për-ujë të thellë, injektim avulli ose kushte tokësore?
• A mund të shikoj profilin e k-vlerës dhe temperaturës përpara se të porosis?

Për t'iu përgjigjur këtyre, trajton Octaltub i izoluarsi një sistem i projektuar, jo një-lloj-përshtatet- të gjithë produktit.

Në punën praktike të projektimit, tubi i izoluar zgjidhet sipas objektivit të shërbimit, detyrës së nxehtësisë dhe gjendjes së mirë, jo vetëm nga OD. Rishikimi zakonisht fillon me objektivin e funksionimit: ruajtja e cilësisë së avullit deri në thellësinë e rezervuarit në puset CSS ose SAGD, kufizimi i rrjedhjes së nxehtësisë në unazë në prodhimin e ujit të thellë, reduktimi i rënies së temperaturës në puset e prirur në breg të dyllit-, mbrojtja e formacioneve të ngrira në zonat e përhershme me ngrirje dhe ruajtja e nxehtësisë në {} neve më të nxehtë3}. Prej aty, vargu i tubit përcaktohet nga grada e izolimit, objektivi i vakumit të unazës, struktura mbështetëse, kontrolli termik i lidhjes dhe kërkesa për jetëgjatësi-nën ciklin e përsëritur termik.

Kjo qasje u jep blerësve një bazë më të përdorshme për krahasim në fazën e projektit. Në vend të krahasimit të tubit vetëm sipas madhësisë dhe llojit të filetos, zgjedhja mund të kontrollohet kundrejt humbjes së pritshme të nxehtësisë, temperaturës së poshtme-vrimës ose daljes, temperaturës së unazës, përshtatshmërisë së pusit-dhe nëse konstruksioni është i destinuar për injektim avulli,-sigurim të thellë të rrjedhës së ujit, ruajtje të nxehtësisë termike në tokë{4}. Kjo është gjithashtu logjika e seksioneve më poshtë: fillimisht konfigurimi, më pas kontrolli i transferimit të nxehtësisë-në unazë, më pas k-modelimi i vlerës dhe temperaturës, dhe në fund diapazoni i jetëgjatësisë dhe gjatësisë së shërbimit.

1. Konfigurimet e akorduara në kushtet e fushës
Në vend të një konstruksioni të vetëm, Octal ofron disa konfigurime izolimi të ndërtuara në të njëjtin koncept të tubit të brendshëm/të jashtëm pa probleme. Për prodhimin e ujit të thellë-ne fokusohemi në-stabilitetin afatgjatë dhe vlerat k- shumë të ulëta për të kontrolluar temperaturën e unazës dhe rrezikun e hidratit; për projektet me avull (CSS / SAGD) ne theksojmë aftësinë e{4}}temperaturës së lartë dhe rezistencën ndaj ciklizmit termik; për puset në tokë dhe mbrojtjen nga ngrica e përhershme ne balancojmë forcën e izolimit me koston dhe ngarkesat mekanike. Çdo konfigurim përcaktohet nga klasa e tij e izolimit, niveli i vakumit dhe struktura e brendshme e mbështetjes, kështu që ju mund të përshtatni vargun VIT me fushën tuaj në vend që të përshtatni fushën me tubin.

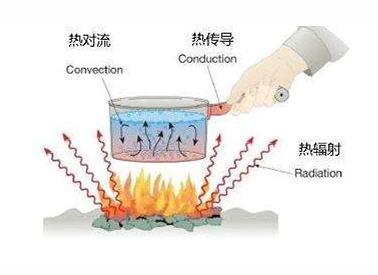

2. Kontrolli i konvekcionit, përcjelljes dhe rrezatimit në unazë
Modelet tona kombinojnë tre mekanizma për të reduktuar transferimin e nxehtësisë midis tubit të brendshëm dhe të jashtëm:

• Kontrolli i konvekcionit– anulusi evakuohet në një nivel të caktuar vakumi, ose mbushet me gaz inert aty ku është e përshtatshme, kështu që mbetet minimal lëngu për të bartur nxehtësinë me anë të konvekcionit. Marrësit në unazë ndihmojnë në ruajtjen e kësaj gjendje gjatë jetës së pusit.
• Kontrolli i përçueshmërisë– Mbështetësit e ndarë me kujdes mbajnë tubat e brendshëm dhe të jashtëm në linjë duke minimizuar zonën e kontaktit të metalit, duke ruajtur hendekun e izolimit edhe nën ngarkesë dhe ndryshime të temperaturës.
• Kontrolli i rrezatimit– Izolimi me shumë-shtresa me shtresa reflektuese dhe jo-përçuese (në parim të ngjashëm me sistemet MLI) redukton transferimin e nxehtësisë rrezatuese në temperatura të larta të avullit.

Kur kërkohet, aplikohet izolim shtesë rrethzona e përbashkëtnë mënyrë që lidhjet të mos bëhen "pika të nxehta" në varg.

3. k-performanca e bazuar në vlerë dhe modelimi termik
Performanca termike shprehet si ak-vlera(humbja e nxehtësisë në BTU/hr·ft· shkallë F ose W/m· shkallë ). Tuba me izolim oktal është i disponueshëm në disa breza k-vlerash, nga nivelet e thella-të ujit të krijuar për rrjedhje shumë të ulët të nxehtësisë, deri te notat më të larta-k por më ekonomike për shërbimin në tokë me temperaturë të moderuar-.

Për punën e projektit, ekipi ynë inxhinierik mund të:

• llogarit vlerat k- për konfigurimin e zgjedhur të tubit të izoluar,
• vraponitemperatura-përkundrejt-profileve të thellësisëpër gjeometrinë tuaj specifike të pusit, dhe
• Krahasoni skenarë të tillë si "tub konvencional kundrejt tubit të izoluar" ose "VIT i klasës së mesme-kundër nivelit të lartë-".

Kjo ju jep një pamje të qartë të cilësisë së avullit të vrimës së poshtme, temperaturës së shtresës/anulës dhe temperaturës së daljes së sipërfaqespërparaju angazhoheni për një dizajn vargu.

Një tabelë krahasimi e thjeshtuar më poshtë tregon se sa më e ulët përçueshmëria termike lidhet me nxehtësinë-fuqi më të lartë të nxjerrjes në kushte të ndryshme të temperaturës së vrimës-.

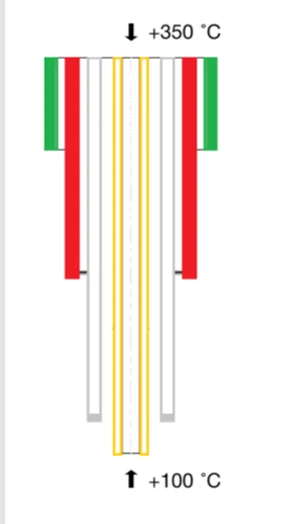

E njëjta logjikë inxhinierike shtrihet edhe në aplikimet gjeotermale dhe{0}}të ujit të nxehtë. Tre koncepte të kanalit termik-në gropë përcaktohen si Skema A, B dhe C. Skema A përfaqëson një pus pa trajtim efektiv të izoluar, ku më shumë nxehtësi absorbohet dhe humbet në seksionin e ruajtjes- të nxehtësisë. Skema B aplikon izolimin mbi një pjesë të seksionit për të përmirësuar efikasitetin e përdorimit gjeotermik. Skema C ndërton një kanal më të plotë të ruajtjes së nxehtësisë-në gropë, në mënyrë që përdorimi gjeotermik të mund të shtyhet më tej, veçanërisht në puset me nxehtësi më të lartë-. Kjo ka rëndësi sepse lidh përzgjedhjen e tubit me performancën e ruajtjes së ngrohjes së sistemit dhe jo vetëm me madhësinë e tubit.

Një tjetër rrugë aplikimi është rruga koaksiale e shkëmbimit të nxehtësisë-duke përdorur sistemet e mbështjelljes dhe qendrës-të tubave, ku tubi izolues përdoret për të ruajtur më shumë energji gjeotermale të dobishme përgjatë pusit. Për projektet e ngrohjes gjeotermale dhe gjenerimit të energjisë-, përzgjedhja zakonisht drejtohet nga temperatura e daljes, shpejtësia e qarkullimit, nxjerrja e nxehtësisë e vetme-dhe prodhimi vjetor i nxehtësisë, jo vetëm OD dhe lloji i fijes.

Një rast përfaqësues PERT II është renditur më poshtë për të treguar se si vlerësohen temperatura e daljes dhe fuqia e vetme-pusit nën një kusht të caktuar funksionimi gjeotermik.

Konfigurimet tipike gjeotermale përfshijnë një shtresë 273,05 × 11,43 mm me 178 × 135 / 194 / 154 mm përputhshmëri me dimensionet e kanalit të izoluar për rreth 4000–4500 m puse dhe rreth 3750–4500 kW 4 mm2 × 3 × 5 dalje, a. Rregullim i klasit 140 × 100 / 154 mm për puse rreth 3100 m dhe afërsisht 1250–1500 kW, një shtresë 219,1 × 10,16 mm me rregullim të klasës 140 × 100 / 154 mm për puse rreth 3000 m 1, 7 700 dhe përafërsisht 10,10 mm. × 9,19 mm shtresë e jashtme me rregullim të klasës 114 × 81 / 127 mm për puse rreth 2500–3000 m dhe afërsisht 750–1000 kW, dhe një shtresë 139,7 × 7,72 mm me rregullim 89 × 62 / 99 mm2 0 përafërsisht klas 00–0– 400–600 kW.

Për përputhjen më të lehtë të projektit, rruga gjeotermale grupohet më tej në seritë H2000, H3000 dhe H4000. Në terma praktike, këto përfaqësojnë zgjidhje gjeotermale gjithnjë e më të thella dhe më të larta-, duke i ndihmuar blerësit të përafrojnë thellësinë dhe nxehtësinë{5}}objektivin e nxjerrjes me rrugën e duhur të izolimit-.

Krahasimi i drejtpërdrejtë i performancës gjithashtu ndihmon në sqarimin se ku shton vlerën e tubit të izolimit- kundrejt PERT II. Përçueshmëria termike e PERT II është rreth 0,42 W/(m·K), kundrejt më pak se 0,02 W/(m·K) për tubin izolues oktal. Në një gropë 70 gradë-krahasimin e temperaturës, fuqia e nxjerrjes së nxehtësisë-është rreth 375 kW për PERT II dhe rreth 650 kW për tubin izolues oktal, një rritje prej rreth 275 kW, ose afërsisht 73%. Në një krahasim tjetër për një pus 2500 m me temperaturë grope rreth 60 gradë-, shpejtësi rrjedhjeje 30 m³/h dhe kthim 20 gradë-gjendje uji, PERT II arrin rreth 26 gradë temperaturën e daljes dhe 210 kW një{{21}fuqi pusi, ndërsa tubi i izolimit oktal rreth 53 kW arrin rreth 53 gradë dhe arrin 4 gradë kW, Fuqia e vetme-ngrohëse e pusit-nxjerrë me rreth 243 kW, ose afërsisht 116%.

Tabela e krahasimit më poshtë përmbledh të njëjtën bazë testimi dhe ndryshimin e performancës midis tubit izolues PERT II dhe Octal.

4. Opsionet e projektuara të jetëgjatësisë dhe gjatësisë së shërbimit
Tuba oktal i izoluar është prodhuar nëGama 2 dhe Gama 3 e gjatësiveme një jetë dizajni të përafruar me shërbimin-gjatë të thellë-ujit, avullit-ose gjeotermale. Integriteti i vakumit, performanca e izolimit dhe saldimet janë të gjitha të kualifikuara për t'i rezistuar shumë viteve të ciklit termik, kështu që vlera k- që shihni në modelin e projektimit është vlera k- që mund të prisni në terren.

Tubi i izoluar oktal është ndërtuar mbi klasat e njohura të tubave API 5CT:

• N80, L80-1, L80-1Cr, L80-3Cr, L80-9Cr
• Q125, S135 dhe nota të tjera të forta-për puset HPHT

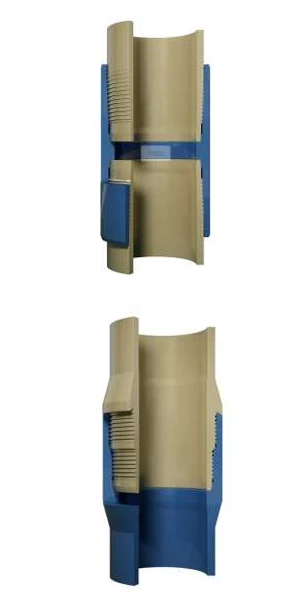

• Lidhja standarde ështëAPI BTC, dhe ne gjithashtu mund të ofrojmë:
• gaz-lidhje speciale të ngushta (p.sh. metal-në-fije metalike premium të ngjashme në performancë me tubin e gazit-me fund të lartë-pus).
• opsione integrale dhe gjysëm{0}}për pastrimin-për veshjet kritike.
• nyjet e këlyshëve të izoluara që përputhen, kryqëzimet dhe aksesorët.

Kjo do të thotë që ju merrni avantazhet termike tëtub i izoluar me vakum, por ekuipazhi i pajisjes suaj ende e drejton atë me praktika të njohura të trajtimit të OCTG.

Të dhënat e nivelit të lidhjes-përfaqësuese mund t'i ndihmojnë blerësit të kontrollojnë produktet kandidate përpara finalizimit të RFQ. Modelet tipike të izolimit-përfshijnë:

· 140 × 100- 5-1/2" BTC, lidhje OD rreth154 mm, njësi peshë rreth31 kg/m, gjatësia e referencës rreth1429 cm,-klasa e jashtme e tubaveN80 139.7 × 6, forca e jashtme e presionit të tubit-rrethMë e madhe ose e barabartë me 23 MPa, i brendshëm-klasi i tubaveN80 108 × 4, forca e brendshme- e presionit të tubit rreth Më e madhe ose e barabartë me36 MPa, përçueshmëri termike në detyrë 100 gradëλ < 0,02 W/(m·K)

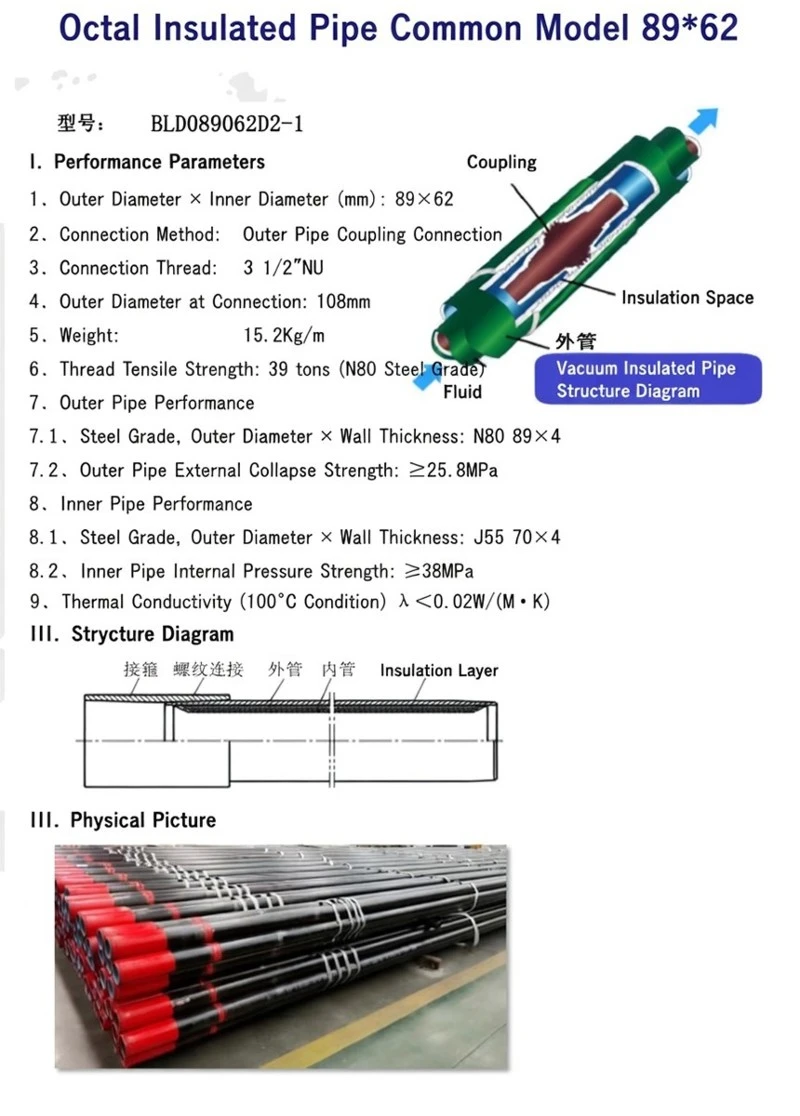

· 189 × 62 - 3-1/2" NU, lidhje OD rreth108 mm, njësi peshë rreth15.2 kg/m, gjatësia e referencës rreth39 ft, tub i jashtëmN80 89 × 4,forca e presionit të jashtëm-tubit rrethMë e madhe ose e barabartë me 25.8 MPa, tub i brendshëmJ55 70 × 4, forca e brendshme- e presionit të tubit rrethMë e madhe ose e barabartë me 38 MPa, përçueshmëri termike në detyrë 100 gradëλ < 0,02 W/(m·K)

· 1219 × 182- 8-5/8" SC, lidhje OD rreth233 mm, njësi peshë rreth65,7 kg/m, gjatësia e referencës rreth70 këmbë,tub i jashtëm 20# 219 × 7, forca e jashtme e presionit të tubit-rrethMë e madhe ose e barabartë me 9 MPa, tub i brendshëm20# 196 × 6, forca e brendshme- e presionit të tubit rrethMë e madhe ose e barabartë me 13 MPa, përçueshmëri termike në detyrë 100 gradëλ < 0,02 W/(m·K)

· 1114 × 81 - 4-1/2" BTC, lidhje OD rreth127 mm,njësi peshë rreth22.6 kg/m,gjatësia e referencës rreth96 ft, tub i jashtëmN80 114 × 5,forca e presionit të jashtëm-tubit rrethMë e madhe se ose e barabartë me 24.3 MPa, tub i brendshëmN80 89 × 4, forca e brendshme- e presionit të tubit rrethMë e madhe ose e barabartë me 43 MPa, përçueshmëri termike në detyrë 100 gradëλ < 0,02 W/(m·K)

Këto detaje kanë rëndësi sepse prokurimi i tubave të izoluar- rrallë vendoset vetëm nga performanca termike. Lloji i lidhjes dhe OD e bashkimit ndikojnë në hapësirën e funksionimit, përputhshmërinë me strukturën ekzistuese të pusit dhe prakticitetin e instalimit në terren. Shtimi i këtyre detajeve të nivelit{3}}model në faqe e bën diskutimin më të dobishëm si për shqyrtimin inxhinierik ashtu edhe për krahasimin e blerjeve.

Rruga jonë e prodhimit të tubave të izoluar është projektuar rreth besueshmërisë së unazës së vakumit, si dhe performancës mekanike:

1. Përgatitja e tubave pa probleme– tubat e jashtëm dhe të brendshëm prodhohen nga-tubi pa tegel i mbështjellë në nxehtësi, i prerë në gjatësi, i trajtuar me nxehtësi-dhe i kontrolluar 100 % NDT-. Sipërfaqet shkrihen-për të siguruar lidhje dhe pastërti të mirë.
2. Asambleja e izolimit– tubi i brendshëm mbështillet ose paketohet me perlit/lesh xhami, fletë reflektuese dhe ndarëse sipas shkallës termike të zgjedhur, më pas futet në tubin e jashtëm.
3. Para{0}}shtrirje dhe saldim– Shtrirja e kontrolluar para-zbatohet në tubin e brendshëm, më pas të dy skajet ngjiten për të mbyllur unazën duke ruajtur shtrirjen.
4. Përpunimi me vakum– anulusi është evakuuar në nivelin e specifikuar të vakumit; marrës janë aktivizuar për të mbajtur presion të ulët gjatë jetës së vargut.
5. Testet e integritetit të rrjedhjeve dhe vakumit- saldimet dhe portat e vakumit janë testuar (testet e NDT dhe rrjedhjes) për të konfirmuar ngushtësinë e unazës.
6. Testi i përçueshmërisë termike– Lidhjet e mostrës nga çdo grup i nënshtrohen testimit λ për të verifikuar shkallën e izolimit.
7. Fillimi dhe mbarimi– lidhjet përpunohen, vlerësohen me API 5B ose vizatime premium, fijet janë të fosfatuara dhe të mbrojtura, dhe nyjet janë shënuar dhe paketuar për transport.

8. Zinxhiri i plotë i testeve- Inspektimi mekanik, NDT, vakum, termik dhe fije - është i lidhur menumri i nxehtësisë dhe numri i bashkimit, dhe dokumentuar në paketat EN 10204 3.1 / 3.2 për miratim të projektit.

Rruga e prodhimit mund të përshkruhet më qartë si-përgatitja dhe prishja e fundit e tubit, trajtimi termik, inspektimi, prerja me gjatësi- fikse dhe pastrimi i sipërfaqeve të brendshme/të jashtme; mbështjellja e letrës së aluminit dhe materialeve izoluese; montimi i tubave të jashtëm dhe të brendshëm; para-shtrirje dhe saldim; nxjerrja me vakum me kontroll të rrjedhjeve dhe inspektim me rreze X; unulus-stabilizimi me vakum; testimi i përçueshmërisë termike-; dhe operacionet përfundimtare të tilla si filetimi, hidrotesti dhe paketimi i eksportit. Ky përshkrim shtesë i procesit ia vlen të shtohet sepse u jep blerësve një rrugë më të qartë pranimi nga tubi i papërpunuar deri te bashkimi i përfunduar i izoluar.

Nga pikëpamja e prokurimit, çështja komerciale nuk është vetëm nëse produkti fillon me humbje të ulët të nxehtësisë, por nëse unaza mbetet e mbyllur, nëse zona e saldimit qëndron e qëndrueshme pas ciklit termik dhe nëse nyjet e përfunduara mund të lëshohen me filetim të përsëritur dhe regjistrime të inspektimit të gjurmueshëm. Kjo është arsyeja pse seksioni QA duhet të qëndrojë i lidhur me testin termik, integritetin e vakumit, NDT, inspektimin e lidhjes dhe dokumentacionin së bashku në vend që t'i trajtojë ato si pretendime të veçanta.

Shumë rezultate kërkimi përtub i izoluarnë fakt i referohen produkteve sipërfaqësore si p.shtub PEX i paraizoluarpër unazat e ngrohjes qendrore-,tub bakri i paraizoluarpër HVAC,tub i izoluar për tkurrjen e nxehtësisëpër kabllot elektrike, apo artikuj të markës situb i izoluar me dekronpërdoret në instrumentet industriale. Këto produkte janë të dobishme në fushat e tyre, por janënuk është projektuar për-shërbim me vrima 350–400 gradë, ngarkesa të larta kolapsi ose kërkesa API 5CT.

Octal ofron një kategori të ndryshme:tub çeliku të izoluar me vakum për puset e naftës, gazit dhe gjeotermale. Produkti ynë:

• përdor tuba çeliku të klasës API 5CT- në vend të plastikës ose bakrit.
• është projektuar për të bartur avull dhe lëngje të prodhuara nën presion të lartë në thellësi.
• integrohet me fijet e mbështjelljes OCTG, pajisjet e puseve dhe veglat e vrimës-.
• dhe kalon në të njëjtin nivel të testimit OCTG si tubacioni i prodhimit, në krye të testeve vakum dhe termike.

Pra, nëse projekti juaj ka nevojëtub PEX i paraizoluarosetub bakri i paraizoluarpër linjat sipërfaqësore, ato janë produkte të veçanta; kur keni nevojë për tub çeliku të izoluar që mund të mbijetojë në vetë pusin,Tub oktal i izoluar me vakumështë zgjidhja e duhur.

Octal ofron një kategori të ndryshme: tuba çeliku të izoluar me vakum dhe tuba izolues për puset e naftës, gazit, gjeotermale dhe ujit të nxehtë-. Produkti është ndërtuar mbi tuba çeliku në vend të plastikës ose bakrit, është projektuar për të bartur avull ose lëng të nxehtë në kushte të mira, integrohet me fijet OCTG dhe pajisjet e gropave dhe kalon përmes kontrollit të cilësisë mekanike, termike, vakum dhe lidhje-.

Një dallim tjetër është se kjo familje produktesh nuk duhet kuptuar vetëm si tub-për injektim me avull për puset e naftës. Ai përfshin gjithashtu një rrugë izolimi-për ngrohjen gjeotermale, prodhimin e energjisë gjeotermale dhe puset e burimeve të nxehta-, ku vlera matet nga temperatura më e lartë e daljes, ruajtja më e mirë e nxehtësisë dhe efikasiteti më i fortë i-ngrohjes së pusit- më të fortë.

Kontakto tani

FAQ





FAQ 1 – Kur duhet të përdor tuba të izoluar në vend të tubave të rregullt?

Përdornitub i izoluar me vakumnë puset e injektimit me avull (CSS / SAGD), të thellë-ujë të rëndë-për naftë, gjeotermale dhe puset e përhershme, ose ku dylli, hidratet ose temperatura e lartë e anulit janë problem. Ai redukton përdorimin e karburantit, mbron kafazin dhe ndihmon në mbajtjen e rrjedhës së prodhimit.

Pyetjet e shpeshta 2 – Cilat madhësi dhe shkallë janë të disponueshme për tubacionet e izoluara?

Ne furnizojmëtub i izoluarbazuar në tubin API 5CT nga2-7/8"×1.9" deri në 7"×5-1/2", në klasa të tilla si seritë N80, L80 dhe Q125, me lidhje të ngushta{3}}BTC ose gaz premium, gjatësi R2/R3 dhe nyje të izoluara të përputhshme për pup.

Pyetjet e shpeshta 3 – Çfarë temperature dhe vlerash k- mund të trajtojnë tubat me izolim oktal?

Octal Pipe VIT është projektuar deri në rreth400 gradëavull ose ujë të nxehtë. Shkallët e ndryshme të izolimit ofrojnë vlera k- të ulëta rreth e rrotull0,002-0,006 W/(m· shkallë), duke dhënë humbje shumë më të ulët të nxehtësisë së pusit sesa tubat e prodhimit konvencional.

Certifikatat



Certifikata CE

Certifikata ISO 9001

Certifikata API Q1

Certifikata ABS

Certifikata AP-5L

Certifikata API-5CT



Lloji i shërbimit:injeksion me avull (CSS / SAGD), prodhim-nafte i rende,-uje te thelle, gjeotermale, puse permafrost

Struktura:tub çeliku pa tegel koncentrike me dy-mur, unazë të evakuuar me izolim shumështresor

Gama e madhësisë (e jashtme × e brendshme):

73 × 40 mm (2-7/8" × 1,9")

89 × 50 mm (3-1/2" × 2-3/8")

114 × 76 mm (4-1/2" × 3-1/2")

140 × 101 mm (5-1/2" × 4-1/2")

178 × 124 mm (7" × 5-1/2")

Gjatësia:Gama 2 (R2) dhe Gama 3 (R3), nyje të izoluara të këlyshëve të disponueshme

Klasat e çelikut:N80, L80-1 / 1Cr / 3Cr / 9Cr, Q125, S135 dhe klasa të tjera API 5CT

Lidhjet:API BTC si standarde, opsionale me gaz{0}}lidhje të ngushta premium

Notat termike (k-vlera):nivele të shumta izolimi, k deri në përafërsisht. 0.002–0,006 W/(m· shkallë ) në varësi të klasës

Maks. temperatura e funksionimit:deri në rreth 400 gradë (aplikimi- i varur)
