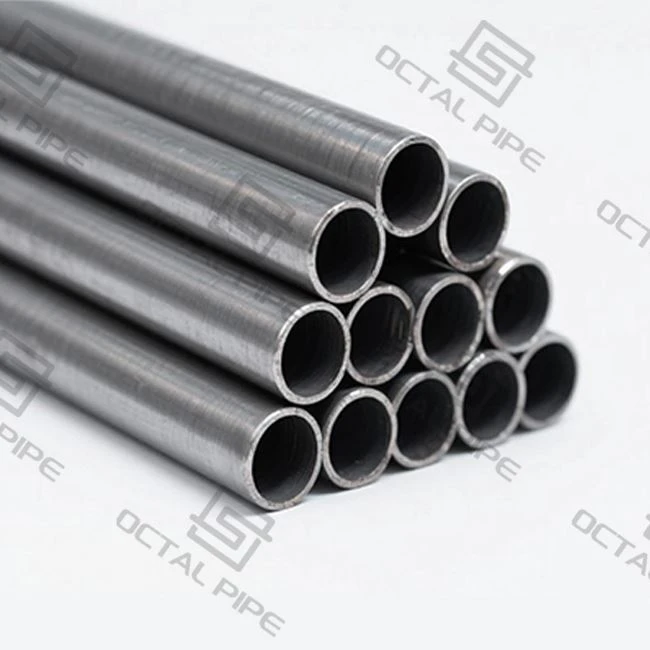

Tub pa tegel API 5L

API 5L tuba çeliku pa tegel-Teknologji e avancuar e prodhimit të tubave

Octal Pipe prodhon zgjidhje gjithëpërfshirëse API 5L Line Pipe, duke përfshirë tuba çeliku pa tela dhe të salduara, të dizajnuara për sistemet e transportit të naftës dhe gazit natyror. Aftësitë tona të prodhimit mbulojnë notat nga API 5L Gr B deri në X80, të disponueshme në të dy nivelet e specifikimeve PSL1 dhe PSL2. Këta tuba janë projektuar për aplikime kërkuese në tokë/detar dhe për mjedise shërbimi të tharta (kushtet gërryese H2S me pajtueshmërinë me NACE).
API 5L Line Pipe i shërben industrive të naftës dhe gazit me zgjidhje të fuqishme tubacionesh të zhvilluara për mjedise të ndryshme operacionale. Konstruksioni i çelikut të karbonit i përmbahet kërkesave të API SPEC 5L, duke siguruar performancë të besueshme në kushte ekstreme të temperaturës, mjedise gërryese dhe aplikacione shërbimi të tharta që përmbajnë H2S.

Tub linje çeliku pa probleme
Prodhuar nëpërmjet proceseve të mbështjellë të nxehtë-dhe të tërhequr (mbështjellë) të ftohtë, të disponueshme në diametra deri në 40 inç. Ndërtimi i qetë eliminon dobësitë e tegelave të saldimit, duke siguruar integritet strukturor superior për aplikacionet me presion- të lartë.
Tub i salduar i linjës së çelikut
Prodhuar duke përdorur teknologji të avancuara saldimi, duke përfshirë metodat ERW (Saldim me Rezistencë elektrike), LSAW (Saldim me hark me zhytje gjatësore) dhe SSAW (Spiralisht i zhytur me hark), duke ofruar zgjidhje me kosto-efektive për aplikimet standarde të presionit.
Klasifikimi i notave të materialit
Klasa standarde:API 5L Gr.B PSL1, PSL2, Variantet e shërbimit të thartë Fortësia mesatare: X42, X46, X52 notat Mesatare-Performanca e lartë: Specifikimet X56
Forca e lartë:Tubacioni i linjës API 5L X60, X65 PSL1/PSL2 LSAW Performanca e lartë: API 5L X70, notat X80
Emërtimet e prapashtesës PSL2:

• N: E mbështjellë e normalizuar ose normalizuese
• P: E shuar dhe e kalitur
• M: Rrotullimi/formimi termomekanik
• S: Aplikacionet e shërbimit të thartë (kombinimet NS, QS, MS)
• R: Si-gjendje e mbështjellë

Specifikimet e tubave të linjës pa probleme

• Pajtueshmëria standarde: API SPEC 5L (Edicioni aktual)
• Klasat e disponueshme: B, X42, X52, X56, X60, X65, X70 duke përfshirë S-variantet e shërbimit të thartë
• Gama e diametrit të jashtëm: 1/2" deri në 40" (12,7 mm deri në 1016 mm)
• Trashësia e murit: Programi 10 deri në orarin 160
• Konfigurimet fundore: skajet e pjerrëta, skajet e thjeshta
• Gjatësitë standarde: 6 metra (20 FT), 12 metra (40 FT) ose gjatësi të personalizuara
• Trajtimet sipërfaqësore: Finim natyral, llak, lyerje e zezë, FBE, veshje 3PE, opsione veshjeje dhe rreshtimi
• Opsionet CRA: Çeliku i karbonit me veshje ose materiale çeliku të lidhur me rreshtim

Specifikimet e tubave të linjës së salduar

• Metodat e saldimit: teknologjitë ERW, LSAW, SSAW
• Kapaciteti i diametrit: 1/2" deri në 60" (12.7 mm deri në 1524 mm)
• Gama e trashësisë së murit: Programi 10 deri në orarin 160
• Llojet e skajeve: skajet e pjerrëta, skajet e thjeshta
• Opsionet e gjatësisë: 6m, 12m ose gjatësi-të specifikuara nga klienti
• Aplikimet sipërfaqësore: Natyrale, e llakuar, lyerje e zezë, 3PE, veshje FBE

Kërkesat e përbërjes kimike

Përbërja kimike e tubit të salduar ruan parametra më të rreptë kontrolli në krahasim me variantet pa probleme, duke siguruar vetitë e qëndrueshme të materialit gjatë gjithë procesit të prodhimit. Përmbajtja e karbonit, manganit, fosforit dhe squfurit kontrollohet saktësisht për të përmbushur specifikimet e API 5L.

Vetitë e performancës mekanike

Specifikimet e forcës së rendimentit dhe rezistencës në tërheqje mbeten konsistente midis varianteve pa tela dhe të salduara brenda klasave ekuivalente. Vetitë mekanike verifikohen përmes protokolleve gjithëpërfshirëse të testimit për të siguruar përputhjen me kërkesat e API 5L.

Tolerancat e diametrit të jashtëm:
a. Diametrat < 60,3mm (2⅜"): Toleranca e trupit të tubit ±0,5mm, Fundi i tubit ±0,5mm; Toleranca e rrumbullakësisë 0,9mm (trupi), 0,6mm (skajet)b. Diametrat 60,3mm deri në 610mm: Toleranca e trupit ±0,00075D Rrumbullakësia më e vogël se ose e barabartë me 0,015D (trupi), më pak se ose e barabartë me 0,01D (skajet)
Tolerancat e trashësisë së murit:

• < 4mm: +0.6mm, -0.5mm tolerance
• 4mm deri në 10mm: +0.150t, -0,125t tolerancë
• 10mm deri në 25mm: Tolerancë ±0,125t
• Më e madhe ose e barabartë me 25 mm: +3.7mm ose +0.1t (cilado më e madhe), -3,0 mm ose -0,1 t (cilado më e madhe)

Kërkesat e drejtësisë:

• Devijimi maksimal i gjatësisë së plotë: 0,15% e gjatësisë totale
• Devijimi i skajit të tubit: Më pak se ose i barabartë me 0.3 mm/metër
• Toleranca standarde e gjatësisë: ±200mm (e përgjithshme), ±25.4mm (aplikacione speciale)

Metodat e prodhimit të tubave pa probleme

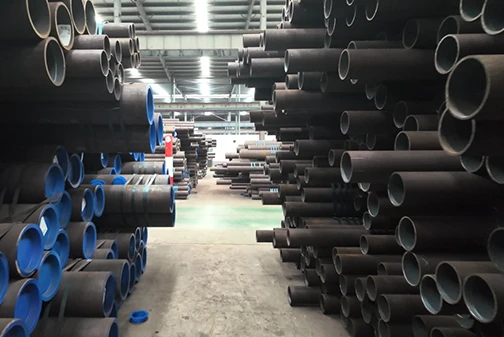

Nxehtë-Proces pa probleme me rrotullim:

Procesi i tërheqjes/mbështjelljes së ftohtë:Përgatitja e tubit mëmë → Inspektim → Pjekja → Trajtimi në fund → turshi → bluarje → Fosforizim → Vizatim/Rrotullim në të ftohtë → Pastrim dhe degreazim → Trajtim me nxehtësi → Drejtim → Testim hidrostatik → Shënim dhe lyerje → Magazinim

Proceset e prodhimit të tubave të salduar
Prodhimi i ERW (Diametri më i vogël ose i barabartë me 24"):

Prodhimi LSAW/JCOE (diametri 20"-40"):

Prodhimi SSAW (deri në 60" diametër):
Zbërthim → Drejtim → Bashkues mbështjellës → Drejtim → Frezim i skajeve → Dorëzimi → Para-përkulje → Formim → Saldim ngjitës → Prerje me plazmë → Saldim me skeda → Saldim me hark të brendshëm dhe të jashtëm → Heqja e skedës → Heqja automatike e saldimit → Rritja automatike Zgjerimi→ Testi hidrostatik → Përballja e fundit/Pjerrësia → Testimi ultrasonik i metaleve bazë dhe saldimit→ Ekzaminimi me rreze X dhe filmi → Inspektimi përfundimtar → Pesha dhe dimensioni → Veshje→ Shenja

Cilësia e sipërfaqes:Tubat ERW demonstrojnë sipërfaqe superiore në krahasim me variantet SAW për shkak të procesit më të butë të saldimit dhe përforcimit të reduktuar të saldimit.
Karakteristikat e defektit:Defektet ERW janë zakonisht lineare dhe lehtësisht të zbulueshme përmes inspektimit tejzanor, ndërsa tubat SAW mund të shfaqin defekte vëllimore nga depozitat e fluksit.
Stresi i mbetur:Prodhimi i ERW rezulton në stres më të ulët të mbetur përmes proceseve të kontrolluara të deformimit dhe madhësisë.
Qëndrueshmëria:Tubat ERW ofrojnë riparueshmëri të përmirësuar - defektet e saldimit mund të ripërpunohen, ndërsa riparimet e defektit SAW mund të sjellin rreziqe plasaritjeje ose korrozioni.

Përfitimet e tubit pa probleme:

• Inventari i gjerë i madhësive standarde
• Fleksibilitet në sasi të vogla në dimensione të shumta
• Aftësi të personalizuara të gjatësisë
• Në dispozicion materialet në përputhje me NACE MR 0175
• Oraret e përshpejtuara të dërgesave
• Aftësi me diametër të madh përmes zgjerimit të nxehtë (deri në 40")
• Gjurmueshmëri e plotë e materialit dhe sigurim i cilësisë

Përfitimet e tubit të salduar:

• Zgjidhje me kosto-efektive me diametër të madh
• Opsione të shumta të teknologjisë së saldimit
• Aftësi të zgjeruara të gamës së madhësisë
• Saktësia konsistente e dimensioneve
• Planifikimi efikas i prodhimit

Aplikimet kryesore:

• Sistemet e tubacioneve të transmetimit të naftës
• Rrjetet e shpërndarjes së gazit natyror
• Sistemet e grumbullimit të fushave të naftës
• Tubacionet e procesit të rafinerisë
• Lidhjet e platformës në det të hapur
• Infrastruktura e transportit të tubacionit

Specifikimet e tubave të linjës API 5L sigurojnë performancë të besueshme në sistemet e transportit të tubacioneve nëpër industritë e naftës dhe gazit, duke përmbushur standardet ndërkombëtare për nivelet e specifikimeve të produktit PSL1 dhe PSL2.

Të gjitha produktet i nënshtrohen testimit gjithëpërfshirës duke përfshirë:

• Analiza e përbërjes kimike
• Verifikimi i vetive mekanike
• Testimi jo{0}}shkatërrues (NDT)
• Testimi i presionit hidrostatik
• Inspektimi tejzanor
• Ekzaminimi me rreze X (tuba të salduar)
• Verifikimi i dimensioneve

Specifikimet teknike i nënshtrohen konfirmimit në kohën e porosisë. Kontaktoni ekipin tonë inxhinierik për kërkesat specifike të aplikimit dhe dokumentacionin teknik të detajuar.
