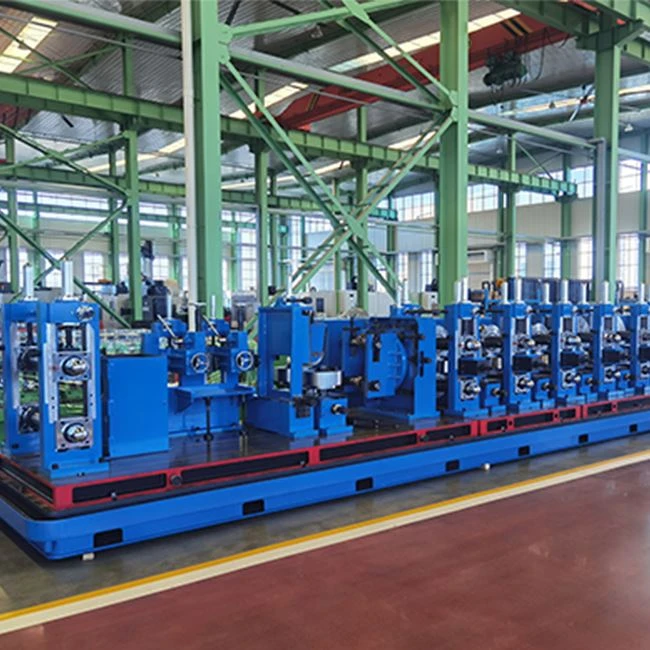

Linja e prodhimit të tubave ERW

Linja e prodhimit të tubave ERWështë një mulli i vazhdueshëm që formon shirit/mbështjellës çeliku në një tub dhe bashkon shtresën duke përdorursaldim me rezistencë elektrike me frekuencë të lartë-për prodhim të shpejtë dhe të qëndrueshëm të tubave me diametër të vogël-deri në-mesatar. Për ekipet e prokurimit, ajo që ka rëndësi është nëse linja mund të qëndrojëshpejtësia, toleranca dhe pranimipas vënies në punë-jo thjesht ekzekutoni një tub demonstrimi. NëTub oktal, ne konfigurojmë linjën e plotë të prodhimit të tubave si një sistem të përshtatshëm nga përgatitja e mbështjelljes deri te testimi dhe përfundimi, kështu që prodhimi është real dhe i përsëritshëm.

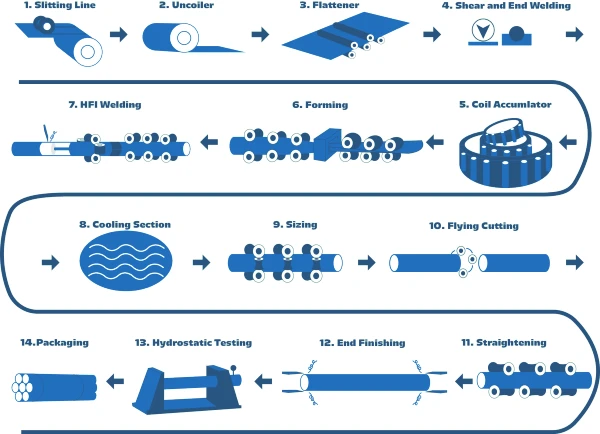

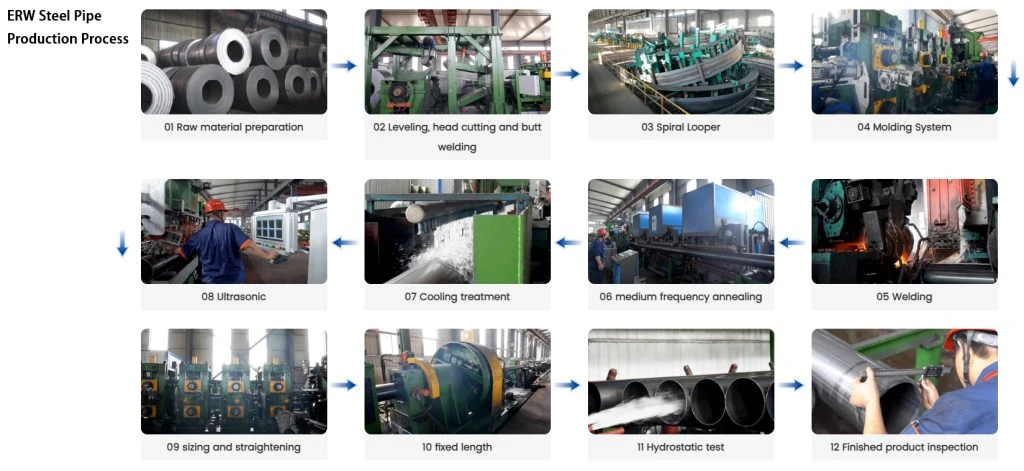

Një linjë ERW duket e thjeshtë në letër: spirale → formim → saldim HF → përmasa → prerë-i shkëputur. Në bimët reale, problemet me të cilat përballen blerësit janë më praktike:

• Ndryshimet e spirales shkaktojnë ndalesa dhe zhvendosje të parametrave
• skajet e shiritit dhe shtrirja e formimit krijojnë skrap të fshehur
• shtresa e saldimit duket në rregull, por pranimi dështon më vonë
• madhësia dhe prerja-nuk përputhen me shpejtësinë e mullirit, kështu që prodhimi bie

Kjo është arsyeja pse Octal Pipe dizajnon linjën e mullirit të tubave ERW si një zinxhir të përshtatshëm, me çdo stacion të madhësisë për të mbështetur dritaren tuaj OD/trashësi, përzierjen e produktit dhe rrjedhën e punës së pranimit:

• Përgatitja me spirale-për-zhveshje(prerje + nivelim + akumulator + bashkim shiritash) për të mbajtur ushqimin të qëndrueshëm dhe për të zvogëluar rënien e shpejtësisë.
• Formimi i zgjedhjes së strategjisë(formimi konvencional,FFX, oseDFT) bazuar në faktin nëse prioriteti juaj është mbulimi me përmasa të gjera, ndërrime më të shpejta ose prodhimi i tubit katror/drejtkëndor.
• Saldim me induksion{0}}HF në gjendje të ngurtëkonfiguruar rreth dritares suaj të trashësisë dhe shpejtësisë së synuar, kështu që nuk keni nevojë të ngadalësoni vetëm për të mbajtur konsistencën e tegelit.
• Heqja e rruazave + ftohja + normalizimi opsional onlinepër të kontrolluar përfundimin e shtresave dhe për të mbështetur kërkesat më të ashpra të projektit.
• Përmasat dhe drejtimiakorduar për gjeometri të përsëritshme me shpejtësinë e planifikuar të linjës, jo vetëm në provat me shpejtësi të ulët-.
• Prerë-në-gjatësi dhe përfundim(prerje fluturimi-off, opsionet e përfundimit të përfundimit, grumbullimi/paketimi) i krijuar për të përmbushur nevojat reale të dërgimit.

Për ta bërë më të lehtë prokurimin, ne e përcaktojmë linjën gjithashtu në-module të gatshme të fushës së qartë, me kuota-që të dini se çfarë përfshihet, çfarë është opsionale dhe çfarë ndikon drejtpërdrejt në pranimin.

1. Linja e prerjes (spiralja-për-përgatitjen)

Octal Pipe furnizon seksionin e prerjes si një pjesë të përparme "saldimi-cilësor"-jo vetëm si spirale prerëse. Ne fokusohemi në stabilitetin e gjerësisë së shiritit dhe kontrollin e gjendjes së skajit, sepse stabiliteti i tegelit ERW fillon këtu. Shtrirja tipike përfshin veturën me mbështjellës/zhvarritës, kokën e prerjes, kontrollin e tensionit, mbështjelljen e skrapit dhe opsionet e kthimit/mbrapshtjes së shiritit. Për projektet me kërkesa më të rrepta pranimi, ne mund të konfigurojmë-kondicionimin e skajeve për të reduktuar problemet e qepjeve të lidhura me gërvishtjet-dhe për të përmirësuar konsistencën e formimit.

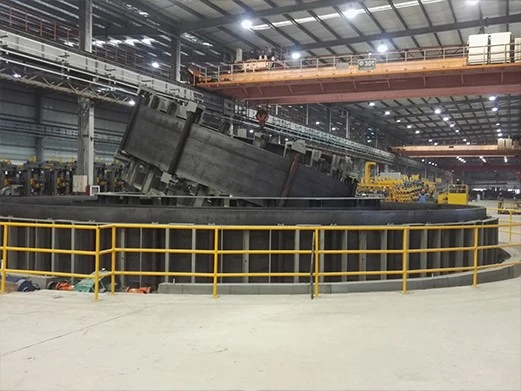

2. Shthurës + Nivelim + Qethje & Saldator + Akumulator

Ne e hartojmë këtë seksion për ta mbajturushqyerja e vazhdueshmee qëndrueshme, sepse ndalesat e shpeshta janë ato që bëjnë që parametrat e saldimit HF të lëvizin në prodhimin real. Paketa është konfiguruar si një grup i përshtatshëm: zbërthim me tension të qëndrueshëm, nivelim për rrafshim, prerje dhe saldator për bashkimin e shiritave dhe një akumulator me madhësi sipas planit tuaj të shpejtësisë. Vlera praktike për blerësit është e thjeshtë: ritëm më i qëndrueshëm i linjës, më pak defekte të fillimit/ndalimit dhe ngritje më të shpejtë-deri në prodhim të qëndrueshëm.

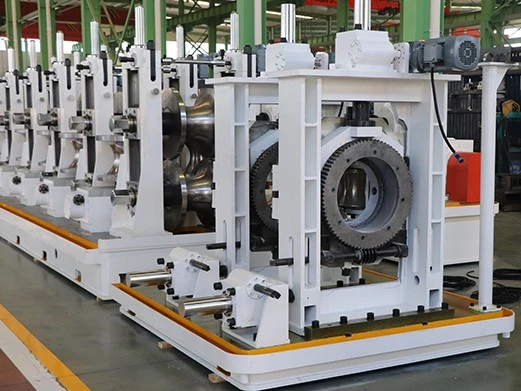

3. Mulliri formues (rrokullisje-formimi për të hapur-profilin e rrumbullakët të tegelit)

Octal Pipe konfiguron mullirin e formimit përrethStabiliteti i gjeometrisë Veenë pikën e saldimit-ky është vendi ku shumë mullinj humbasin rendimentin në heshtje. Në varësi të përzierjes së produktit tuaj, ne mund të ofrojmë formime konvencionale ose të integrojmë opsione si FFX/DFT (kur prodhimi katror/drejtkëndor ose efikasiteti i ndryshimit është një përparësi). Dizajni i grupit të rrotullave, sekuenca e kalimit dhe kontrolli i shtrirjes janë konfiguruar për të mbajtur shtrirjen e skajeve dhe për të zvogëluar "mospërputhjen e fshehur" që më vonë bëhet riparimi i saldimit.

4.-Salduesi HF në gjendje të ngurtë (saldim me induksion HF)

Ne përdorimsaldim me HF në gjendje të ngurtë-si zgjidhje bërthamore e saldimit, e konfiguruar nga dritarja OD/trashësia dhe shpejtësia e synuar. Ajo që ne optimizojmë nuk është vetëm zgjedhja e fuqisë, por paketa e plotë e qëndrueshmërisë së saldimit: diapazoni i kontrollit të hyrjes së nxehtësisë, rregullimi i drejtimit/penguesit dhe sjellja e shtrydhjes në pikën e saldimit-që të mund të ecni shpejtësinë pa sakrifikuar qëndrueshmërinë e tegelit. Nëse projekti juaj ka nevojë për të, ne mund të shtojmë pika të monitorimit të saldimit që ndihmojnë ekipin tuaj të zgjidhë më shpejt problemet gjatë vënies në punë.

5. Heqja e rruazës së brendshme dhe e jashtme + Ftohja

Kontrolli i rruazave është vendi ku "duket në rregull" bëhet "pranim-gati". Octal Pipe integron shallin e brendshëm/të jashtëm të lidhur me seksionin e saldimit, plus një zonë të kontrolluar ftohjeje për të stabilizuar përmasat në rrjedhën e poshtme. Kjo redukton punën shtesë të bluarjes dhe e mban përfundimin e ID/OD të qëndrueshme-veçanërisht të rëndësishme kur klientët kujdesen për veshjen e poshtme, rreshtimin ose kërkesat për dimensione të ngushta.

6. Mulliri i përmasave (kontrolli i tolerancës + aftësia e formës)

Octal Pipe konfiguron madhësinë për të arritur gjeometrinë e përsëritshmeme shpejtësinë e prodhimit, jo vetëm me shpejtësi të ngadaltë të provës. Seksioni i përmasave mund të vendoset për tuba të rrumbullakët dhe (duke përpunuar/konfiguruar) të mbështesë strategjitë e prodhimit të tubave katrorë/drejtkëndësh kur kërkohet. Ne gjithashtu përmasojmë këtë stacion që të përputhet me shpejtësinë e formimit/saldimit në rrjedhën e sipërme, në mënyrë që të mos bëhet "blloku i qetë" që redukton xhiron reale.

7. Flying Cut-off (prerë-në-gjatësinë me shpejtësinë e linjës)

Octal Pipe ofron zgjidhje me prerje-fluturuese të konfiguruara për përzierjen e produktit tuaj dhe preferencën e bimëve, duke përfshirë opsionet e sharrës fluturuese të ftohtë dhe opsionet e prerjes me fluturim të nxehtë{{1}. Çelësi është kontrolli i gjatësisë dhe sinkronizimi i qëndrueshëm me shpejtësinë e linjës-që të mund të mbani saktësinë e prerjes pa ngadalësuar mullirin. Ky është një nga stacionet që ndikon drejtpërdrejt në efikasitetin e transportit dhe trajtimin në rrjedhën e poshtme.

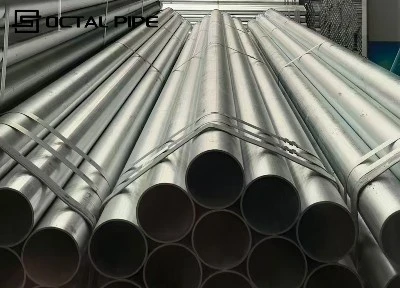

8. Mbytet-Table + Zgjidhja e grumbullimit dhe paketimit

Ne e trajtojmë mbarimin- dhe paketimin si pjesë të kapacitetit të prodhimit, jo si një mendim të mëvonshëm. Ne mund të ofrojmë-tabela të mbaruara, transferim/mbledhje, grumbullim automatik, opsione paketimi/paketimi dhe shënime për integrimin e rrjedhës së punës. Kjo redukton presionin e punës, përmirëson qëndrueshmërinë e dërgesës dhe e bën logjistikën e oborrit më të butë-veçanërisht në fabrikat me prodhim- të lartë.

Këtu një "mulli ERW" bëhet njëprojekti-përshtatet me sistemin e prodhimit-pjesa që blerësit ndiejnë në kohën e përdorimit, rendimentin dhe shpejtësinë e pranimit.

Përgatitja e spirales që parandalon lëvizjen e saldimit

Ne i japim përparësi stabilitetit të përgatitjes së spirales (saktësia e prerjes, nivelimi, kapaciteti i akumulatorit, besueshmëria e bashkimit të shiritave). Më pak ndalesa do të thotë se parametrat tuaj të saldimit HF mbeten të qëndrueshme dhe linja arrin prodhimin e qëndrueshëm më shpejt.

Formimi që mban shtrirjen e skajeve

Formimi është konfiguruar për të mbrojtur shtrirjen e skajit përpara pikës së saldimit-sepse shtrembërimi në heshtje rrit shkallën e riparimit. Në varësi të gamës tuaj të madhësisë dhe përzierjes së produktit, ne rekomandojmë formimin konvencional,FFX, oseDFTqë të përputhet me strategjinë tuaj të ndryshimit dhe produktit.

Saldimi HF i konfiguruar për dritaren tuaj të trashësisë

Ne zgjedhimFuqia HF në gjendje të fortë-dhe konfiguroni seksionin e saldimit (përfshirë kontrollin e rezistencës/udhëzuesit dhe sjelljen e shtrydhjes) që të përputhet me dritaren tuaj të OD/trashësisë-që të mos keni nevojë të sakrifikoni shpejtësinë vetëm për të mbajtur cilësinë e tegelit.

Heqja e rruazave + Normalizimi aty ku është e nevojshme

Shami me rruaza dhe opsionalenormalizimi i induksionit në internetndihmoni në mbajtjen konsistente të përfundimit të OD/ID dhe mbështesni kërkesat më të ashpra të pranimit. Kjo është një nga mënyrat më të shpejta për të reduktuar bluarjen/ripërpunimin në rrjedhën e poshtme në prodhim real.

Përmasat, Drejtimi dhe Objektivat e Tolerancës së Matshme

Përmasat dhe drejtimi janë konfiguruar për të goditur objektivat praktike të pranimit (toleranca OD, drejtësia dhe kontrolli i formës). Qëllimi nuk është "i ngushtë në letër", por i përsëritshëm me shpejtësinë tuaj të planifikuar dhe orarin e ndërrimeve.

Modulet e Pranimit pa Vrasje të Përgjithshme

NDT dhe opsionet e testimit (rryma vorbull, UT, hidrotesti) zgjidhen sipas standardit tuaj dhe nivelit të pranimit të klientit-më pas përputhen me ritmin e linjës, në mënyrë që sigurimi i cilësisë të mos bëhet stacioni që rrëzon kapacitetin tuaj të projektuar.

Kontakto tani

FAQ













Q1: Cili është ndryshimi midis FFX dhe DFT në një mulli ERW?

Përgjigje: FFX përmirëson efikasitetin e diapazonit të madhësisë-dhe redukton varësinë e grupit të rrotullimit; DFT është optimizuar për prodhimin e drejtpërdrejtë të tubit katror/drejtkëndor.

Pyetja 2: Çfarë diapazon madhësie mund të mbulojë një mulli tubash ERW?

Përgjigje: Dritarja OD dhe trashësia është e personalizueshme dhe varet nga formimi, fuqia HF, madhësia dhe standardet tuaja të synuara.

P3: Çfarë informacioni nevojitet për një kuotim dhe paraqitje?

Përgjigje: Dritarja OD/WT, përzierja e produktit (rrumbullakët/katrore/drejtë), standardi i synuar, shtrirja e kërkuar e testimit, plani i kapacitetit dhe struktura e punëtorisë.
