Izolimi i tubave poliuretani

Izolimi i tubave poliuretaniofrohet si një sistem tubash- i ndërtuar në fabrikë dhe jo vetëm si shkumë e lirë. Struktura e zakonshme është atub bartës, a Shtresë izoluese e ngurtë me shkumë poliuretani, dhe njëxhaketë mbrojtëse e jashtme. Në rrugën aktuale të furnizimit të OCTAL, ai sistem ofrohet situb bartës çeliku + izolim i ngurtë me shkumë PU + xhaketë e jashtme HDPE / çeliku / FRP, me një gamë përmasash komerciale prejDN25–DN1200, përçueshmëri termike eMë pak se ose e barabartë me 0,030 W/m·K, dendësia e shkumës së60–80 kg/m³, dhe një gamë funksionimi prej-50 gradë në +140 gradë, me ekspozim-shkurtër deri në150 gradë.

Për shërbimin e ngrohjes qendrore- të groposur, sistemi standard i lidhjes është më specifik.EN 253mbulon direkt-montimet e tubave të izoluara nga fabrika për rrjetet e ujit të nxehtë të groposur drejtpërdrejt- duke përdorur njëtub shërbimi çeliku nga DN 15 në DN 1200, izolim i ngurtë me shkumë poliuretani, dhe njështresë e jashtme polietileni. Është shkruar përfunksionim i vazhdueshëm deri në 120 gradëdheTemperaturat maksimale të herëpashershme deri në 140 gradë.

Në gjuhën praktike të projektit,tub izolues poliuretani, izolimi i tubave poliuretani, dheizolim i tubit me shkumë poliuretanizakonisht i referohen të njëjtit koncept furnizimi: një-sistem tubash të izoluar paraprakisht i ndërtuar për të kontrolluar humbjen e nxehtësisë, për të mbajtur temperaturën e procesit më të qëndrueshme dhe për të reduktuar ndryshueshmërinë e instalimit që shpesh vjen me-izolimin e mbështjellë në terren.

Për të dhëna më të detajuara të strukturës, referencat teknike dhe udhëzimet e aplikacionit, shkarkoni faqen tonëTë dhënat teknike dhe udhëzuesi i aplikimit për tubin izolues poliuretani.

Këto shifra përshkruajnë rrugën normale tregtare. Për sistemet e ngrohjes qendrore- të groposura drejtpërdrejt të ndërtuara nëEN 253, shtrirja e sistemit të lidhur ështëDN15–DN1200, dhe profili i temperaturës është më konservator sesa diapazoni më i gjerë industrial.

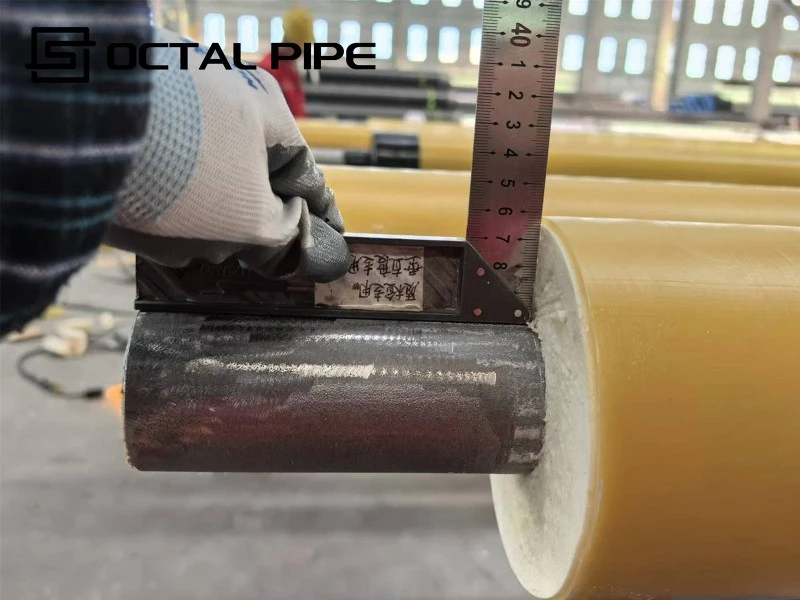

A tub izolues poliuretanifunksionon si një sistem me tre-shtresa dhe secila shtresë zgjidh një problem të ndryshëm në shërbim:

• Tëtub bartësmbart presionin dhe vetë mediumi.
• Tëizolim me shkumë poliuretanikontrollon transferimin e nxehtësisë.
• Tëxhaketë e jashtmembron izolimin nga ujërat nëntokësore, kontakti i tokës, ndikimi, ekspozimi ndaj ultravjollcës dhe dëmtimi i trajtimit.

Në projektet aktuale, tubi bartës është zakonishtçeliku i karbonit, porçelik inoxosehekuri duktilmund të zgjidhet gjithashtu aty ku e kërkon mesatarja, gjendja e korrozionit ose standardi i tubacioneve. Zgjedhja e xhaketës më pas ndjek rrugën e instalimit.HDPEështë e zakonshme për sistemet e varrosura sepse jep një pengesë të fortë lagështie.Xhaketa çelikujanë më të përshtatshme aty ku-mbrojtja mbi tokë dhe forca mekanike janë më të rëndësishme.FRPshpesh konsiderohet aty ku rezistenca ndaj korrozionit dhe pesha më e ulët e guaskës janë pjesë e punës.

Kjo strukturë me shtresa është arsyeja pse ky produkt sillet ndryshe nga i lirshëmizolimin e tubaveaplikuar në vend. Një sistem- i mbështjellë në terren varet shumë nga punimi i sitit, moti dhe cilësia e vulosjes. Një sistem i lidhur para-izoluar vjen me një trashësi izolimi më të qëndrueshme, koncentricitet më të qëndrueshëm dhe më pak pika të dobëta përpara se të fillojë instalimi. Kjo bëhet veçanërisht e dobishme në rrugët e groposura të gjata, korridoret e shërbimeve të impiantit dhe linjat e ujit- të ftohta ku ripunimi i vendit është i ngadalshëm dhe i shtrenjtë.

Vlera termike eizolim i tubit me shkumë poliuretanivjen nga përçueshmëria e ulët dhe struktura e qelizës- e mbyllur, por performanca e përfunduar e tubacionit varet nga më shumë se një numër laboratori. Kjo varet nga:

• dendësia e shkumës
• cilësia e lidhjes
• mbyllja e xhaketës
• saktësia e shkurtimit
• në terren-punim i përbashkët
• mjedisi i instalimit

Gama standarde e furnizimit jep60–80 kg/m³për dendësinë e shkumës dheMë pak se ose e barabartë me 0,030 W/m·Kpër përçueshmëri termike, që është një gamë praktike industriale për furnizimin me tuba çeliku të izoluar paraprakisht.

Në rrjetet e groposura të ujit të nxehtë-, problemet fillojnë rrallë sepse izolimi dukej i mirë në letër, por linja aktuale ishte e dizajnuar keq. Zakonisht shfaqen për shkak tëhyrja e ujit në nyjet e fushës, veshja e jashtme e dëmtuar gjatë trajtimit ose mbushjes, jashtë-tubi bartës i qendrës, osembushje e pabarabartë me shkumë. Në shërbimin e ujit të ftohtë-, e njëjta logjikë zbatohet anasjelltas: rritja e temperaturës dhe kontrolli i kondensimit varen nga qëndrimi i thatë dhe i mbyllur i gjithë montimit, jo vetëm nga të dhënat e shkumës. Kjo është arsyeja pseizolimi i tubave poliuretanizakonisht zgjidhet aty ku drejtimet e gjata, instalimet e groposura ose drejtimi i ekspozuar në natyrë e bëjnë izolimin konsistent të fabrikës më të vlefshëm se mbështjellja e aplikuar në vend-.

Ndër të zakonshmetllojet e izolimitpërdoret në sistemet e tubacioneve, poliuretani zakonisht zgjidhet kur projekti ka nevojë për një sistem izolimi kompakt-fabrikash dhe jo për një paketë materiale të lirshme të instaluar shtresë pas shtrese në vend. Në këtë kuptim,izolimi i tubave poliuretanika të bëjë më pak me shitjen e shkumës në vetvete dhe më shumë me furnizimin e një sistemi të tubave termik të gatshëm-për-të instaluar.

Për një shqyrtim më të afërt tëPërparësitë dhe kufizimet e tubave të izoluar nga poliuretani, duke përfshirë mbylljen e fugave në terren, rrezikun e hyrjes së lagështirës, ​​kufijtë e temperaturës dhe vështirësinë e riparimit pas varrimit, shihni udhëzuesin tonë të detajuar.

Rruga e prodhimit tëizolimi i tubave poliuretaniështë një nga arsyet kryesore që funksionon mirë kur furnizohet siç duhet. Tubi mbajtës përgatitet fillimisht duke pastruar, shpërthyer ose mbushje sipas nevojës. Xhaketa e jashtme vendoset më pas në mënyrë koncentrike me ndarës, dhe përzierja e poliolit/izocianatit injektohet në hendekun unazor. Ndërsa shkuma zgjerohet dhe shërohet, ajo mbush boshllëkun dhe lidhet fort me tubin mbajtës dhe me xhaketën.

Një rrugë tipike prodhimi përfshin:

• përgatitja e sipërfaqes së tubit bartës
• pozicionimi dhe qendrimi i xhaketës
• Injektimi i shkumës PU në hapësirën unazore
• zgjerimi dhe kurimi
• përfundimi i përfundimit të shkurtimit
• inspektimi dimensional dhe vizual

Kjo lidhje nuk është një detaj dekorativ. Ndikon në mënyrën se si sillet sistemi kur tubi i çelikut zgjerohet dhe tkurret, kur linja ulet në një kanal dhe kur mbështetësit ose ngarkesat e mbushjes veprojnë në xhaketën e jashtme. Lidhja e dobët, mbushja e pabarabartë ose dimensionet e shkurtimit të paqëndrueshëm zakonisht nuk qëndrojnë "probleme të fabrikës". Ato bëhen probleme instalimi më vonë, veçanërisht në stacionet e gjata të ngrohjes qendrore- ose në linjat e shërbimeve komunale ku bashkimi dhe shtrirja duhet të qëndrojnë të qëndrueshme nga pjesa në pjesë.

Ky është një nga ndryshimet praktike midis furnizimit të zakonshëm të izolimit dhe një pakete të mirë të tubave të izoluar para-. Puna nuk është vetëm të bësh shkumë. Është duke e mbajturtub bartës, shtresa izoluese, xhaketë dhe dimensionet fundorenën kontroll në të njëjtën periudhë prodhimi.

Izolimi i tubave poliuretanizgjidhet më mirë nga gjendja aktuale e funksionimit dhe jo nga një etiketë e gjerë e industrisë.

Në projektet reale, një linjë-ngrohjeje e groposur dhe një linjë shërbimi e procesit mbi tokë- nuk kërkojnë saktësisht të njëjtin produkt. E para mund të pasojë njëEN 253-type itinerarin e varrosur të lidhur me shtresë PE. E dyta mund të ketë nevojë për njëçelikuoseFRPxhaketë e jashtme për shkak të ekspozimit ndaj ultravjollcës, trafikut të bimëve ose rrezikut mekanik mbi-tokë. Kjo është arsyeja pse zgjedhja e xhaketës ka po aq rëndësi sa vetë shkuma. Struktura e furnizimit të OCTAL e mbështet këtë ndryshim duke ofruarHDPE / çeliku / FRPrrugët e xhaketës në vend që të kufizojnë produktin vetëm në një material shtresë.

Për përdoruesit që e krahasojnë këtë produkt me materiale izoluese të lirshme, një kufi i rëndësishëm është aiASTM C591është njëspecifikimi i materialitpër izolimin termik me poliuretani të ngurtë qelizor-të modifikuar në sipërfaqe. Ai mbulon temperaturat e shërbimit nga-183 gradë në 149 gradë, por gjithashtu thekson se kufijtë aktualë të temperaturës për aplikime specifike duhet të bien dakord midis prodhuesit dhe blerësit. Kjo e bën atë të dobishëm si referencë për sjelljen e materialit izolues, por nuk është një zëvendësim për një specifikim të plotë të sistemit të tubave të izoluar para-.

Ky dallim ndihmon në shmangien e një gabimi të zakonshëm. Një projekt mund të shohë një kufi të temperaturës së materialit shkumë dhe të supozojë se i gjithë sistemi i tubave të izoluar mund të përdoret në të njëjtën mënyrë. Në realitet, produkti i montuar ende duhet të kontrollohet:

• standardi i tubit bartës
• profilin e temperaturës së funksionimit
• materiali i xhaketës së jashtme
• fushë-metodë e përbashkët
• rruga e instalimit

Për ngrohje qendrore të groposur,EN 253është referenca më e mirë e nivelit të sistemit-. Për punë më të gjera të izolimit industrial, të dhënat e materialit dhe të dhënat e sistemit të montuar ende duhet të rishikohen së bashku.

Nëse projekti ka ende nevojë për një ekran të shpejtë inxhinierik, shkarkoni tonëLista kontrolluese e përzgjedhjes së tubave të izolimit poliuretanipër pikat e shqyrtimit të temperaturës, nyjeve, mbështjelljes dhe varrimit.

Furnizimet OCTALizolimi i tubave poliuretanisi një produkt i plotë, jo si përbërës të lirshëm që duhet të zgjidhen më vonë. Kjo ka rëndësi për punët reale ku porosia mund të përfshijë diametra të ndryshëm, lloje të shumta xhaketash, rrugë të përziera instalimi dhe orare të ngushta instalimi. Dallimi i dobishëm nuk është vetëm se produkti është i izoluar. Është setub bartës, shtresë shkumë, xhaketë e jashtme, dimensionet e shkurtimit, dhedokumentet e lirimitqëndroni të organizuar në një zinxhir furnizimi.

Për blerësit duke krahasuarprodhuesit e izolimit të tubave poliuretani, zakonisht aty ndodh ndarja e vërtetë. Problemi në vend është rrallë "mund dikush të bëjë shkumë PU." Pyetja e vërtetë është nëse tubi i përfunduar i izoluar vjen koncentrik, i gjurmueshëm, i prerë siç duhet, i paketuar qartë dhe i përshtatur me rrugën e shërbimit për të cilën është porositur. Gama standarde komerciale e OCTAL eDN25–DN1200, meHDPE / çeliku / FRPopsionet e xhaketës dhe një strukturë e lidhur me tre-shtresa, e bëjnë atë të përshtatshëm për ngrohje qendrore, ftohje qendrore, procese industriale, ftohje dhe linja të tjera të shërbimeve termike që kanë nevojë për më shumë se një material izolues gjenerik.

Kontakto tani

FAQ



01.Çfarë duhet të konfirmohet përpara se të porosisni izolimin e tubit poliuretani?

Pikat kryesore të rendit janëmateriali i tubit mbajtës, diapazoni i madhësisë, trashësia e izolimit, lloji i xhaketës së jashtme, temperatura e funksionimit dhe dokumentet e kërkuara. Për sistemet e ngrohjes qendrore- të groposura drejtpërdrejt,EN 253zbatohet për montimet e lidhura duke përdorur një tub shërbimi çeliku, shkumë të ngurtë poliuretani dhe një shtresë PE nëDN 15 deri në 1200 DNshërbimi.

02. Cili është ndryshimi midis izolimit të gypave poliuretani dhe izolimit të tubave të aplikuar në vend-?

Izolimi i tubave poliuretanizakonisht ofrohet si njëSistem tubash të lidhur nga fabrika-, ndërsa sajti- aplikohejizolimin e tubavevendoset shtresë pas shtrese pasi të jetë ngritur tubacioni. Rruga e bërë nga fabrika- jep mbushje më të qëndrueshme me shkumë, mbrojtje të xhaketës dhe kontroll të shkurtimit, gjë që është veçanërisht e dobishme në linjat e varrosura dhe në punët e gjata të shërbimeve.

03. Çfarë temperature funksionimi mund të trajtojë një tub izolues poliuretani?

PërEN 253Sistemet e ngrohjes qendrore të lidhura-, kufiri tipik ështëfunksionim i vazhdueshëm deri në 120 gradëmeTemperatura e rastit maksimal deri në 140 gradë. Nëse projekti përdor izolimin poliuretani si referencë materiale nënASTM C591, shtrirja e materialit izolues shtrihet nga-183 gradë në 149 gradë, por kufiri aktual i shërbimit ende duhet të bihet dakord për sistemin specifik të tubacioneve.

04. Kur duhet të përdoren xhaketat e jashtme HDPE, çeliku ose FRP?

HDPEzakonisht zgjidhet për shërbimin e varrosur drejtpërdrejt sepse jep një pengesë të fortë lagështie.ÇelikuoseFRPxhaketat janë më të përshtatshme aty ku linja është mbi tokë dhe guaska e jashtme duhet të trajtojë ekspozimin UV, trafikun e bimëve ose mbrojtje mekanike shtesë.
